Elektrohydraulické stacionární vyrovnávací můstky jsou určeny pro zákazníky s různorodým vozovým parkem a s relativně vysokými přepravními objemy.

Elektrohydraulický vyrovnávací můstek je určen pro zákazníky s různorodým dopravním parkem a relativně vysokou frekvencí nakládky. Základní model je provedení můstku je se sklopným čelem. Nicméně, někdy je nakládací situace limitována – boční nakládka nebo potíž při příjezdu vozidla k rampě a tedy vznik většího prostoru pro přemostění a též i situace kdy je vozidlo naloženo až po zadní hran u ložné plochy. Vyrovnávací můstek s teleskopickou lištou odstraní tento problém.




Teleskopická lišta

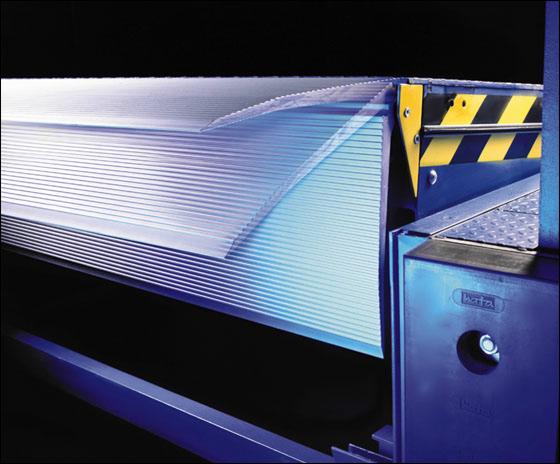

Sklopná lišta v Al provedení




Jmenovitá nosnost (Crawford DL6010S , DL6020T)

Standardní můstek je proveden na jmenovitou nosnost 6 t (60 kN). Tedy pro celkovou hmotnost manipulační techniky, nákladu a řidiče. Verze můstku Crawford DL6011S a DL6021T je provedena na jmenovitou nosnost 10 t (100 kN). Pro atypické provozy je možnost verzí se zvýšenou nosností *.



Zesílená deska - opce
Standardní deska můstků Crawford DL6010S a DL6010SA je tl. 6/8 mm. Při použití manipulační techniky s tvrdými koly a nebo větším měrným zatížením je možná opce zesílené desky 8/10 mm. Můstky s výsuvným čelem mají desku 8/10 mm v základu.



Jednoduché ovládání
Všechny hafa vyrovnávací můstky lze snadno ovládat. Manuál je v českém jazyce. Současně jsou ovládací tlačítka opatřena symboly označující funkci.







Technické listy a projekční podklady

Detailní informace, rozměry a další obdržíte v technických listech a podkladech pro projekt,

které jsou k dispozici ke stažení. Neručíme za nesprávné použití přiložených podkladů



Crawford DL6010S (Swingdock)

stacionární elektrohydraulický vyrovnávací můstek se sklopnou lištou
technický list (pdf, 838 kB)
stavební připravenost - s podjezdem (pdf, 67 kB)
stavební připravenost - bez podjezdu (pdf, 61 kB)
stavební připravenost - předmontážní rám (pdf, 54 kB)
zesílená deska - opce (pdf, 108 kB)



Crawford DL6011S - 10 t (100 kN)
stacionární elektrohydraulický vyrovnávací můstek se sklopnou lištou
technický list (pdf, 572 kB)
stavební připravenost - předmontážní rám (pdf, 57 kB)
stavební připravenosti - jímka - viz Swingdock 6010S



Crawford DL6020T (Teledock)
stacionární elektrohydraulický vyrovnávací můstek s teleskopickou lištou
technický list (pdf, 947 kB)
stavební připravenost - s podjezdem (pdf, 67 kB)
stavební připravenost - bez podjezdu (pdf, 68 kB)
stavební připravenost - předmontážní rám (pdf, 54 kB)



Crawford DL6021T - 10 t (100 kN)
stacionární elektrohydraulický vyrovnávací můstek s teleskopickou lištou
technický list (pdf, 564 kB)
stavební připravenosti - na vyžádání



Crawford DL6010SA (Autodock-S)
vyrovnávací můstek se sklopnou lištou před objekt
technický list (pdf, 636 kB)
stavební připravenost - odklon 90° (pdf, 57 kB)
stavební připravenost - odklon 45-75° (pdf, 54 kB)
stavební připravenost - odklon 105-135° (pdf, 54 kB)
zesílená deska - opce (pdf, 108 kB)



Crawford DL6020TA (Autodock-T)
vyrovnávací můstek s teleskopickou lištou před objekt
technický list (pdf, 676 kB)
stavební připravenost - odklon 90° (pdf, 57 kB)
stavební připravenost - odklon 45-75° (pdf, 54 kB)
stavební připravenost - odklon 105-135° (pdf, 54 kB)







*výkresy pro SD a TD vyšších nosností na vyžádání
